1.1 概述

       eWAVE4107DiR支持兩種類型環應用：有源環和無源環。有源環表示在每個節點，每個通過的通道有一個光-電-光轉換。此類環應用通常使用在CWDM系統，因?yàn)楣?電-光轉換在CWDM系統中相對便宜。另外一個原因是在CWDM系統中不能使用EDFA，因此在遠距離傳輸中(環總體距離超過100km)，客戶不得不使用有源環。無源環對于直通光通道沒有光-電-光轉換。通過用戶指定OAD模塊，部分預定義通道可以從光環插入或者分離出來。相對于有源環，這是一種較劃算的解決方案。但是，CWDM環總長度有一個100km的限制。在DWDM中，用戶可以使用EDFA和DCF擴展傳輸距離，不存在100km限制。在不同的應用中，EDFA和DCF必須仔細設計。

1.2  有源環應用

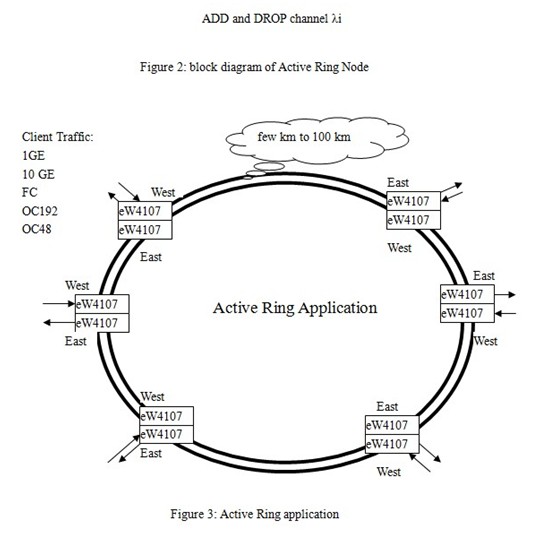

       有源環的使用非常簡單。對于每個節點，兩個eWAVE4107DiR背對背連接。一個是作為WEST口，另外一個作為EAST口。對于直通通道，兩個eWAVE4107DiR用戶端口直接相連。對于需要插入或者分離通道，用戶端口連接到客戶設備，例如路由器，交換機。圖2顯示有源環一個節點的結構，圖3給出了有源環的應用。在每個節點，來自客戶設備的FE/OC3/OC12/FC/ESCOM/FICON/DTV/IGE/2.5G低速流量和10GE,OC192高速流量能夠在任何節點插入或者分離。

1.1  無源環

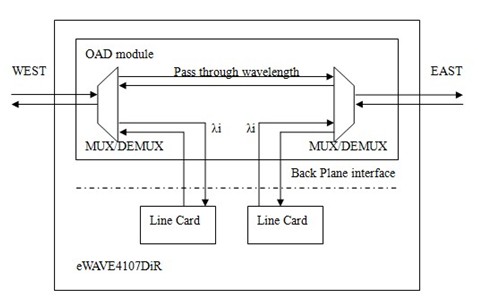

       為了避免光-電-光轉換，eWAVE4107DiR使用OAD模塊，可以支持無源環應用。OAD模塊根據不同應用用戶定制。圖4給出了無源環節點結構圖。

       在OAD模塊設計中，直通波長和插入/分離波長是預定義的。有多種不同結構的OAD模塊，其規格是不同的，比如插損。無源環可以使用在CWDM/DWDM系統中。對于沒有EDFA應用，比如CWDM系統，環總長度不能超過100km。圖5和圖6分別給出了無源環典型應用。

對于CWDM應用，環總長不能超過100km
圖5：無源環典型應用1

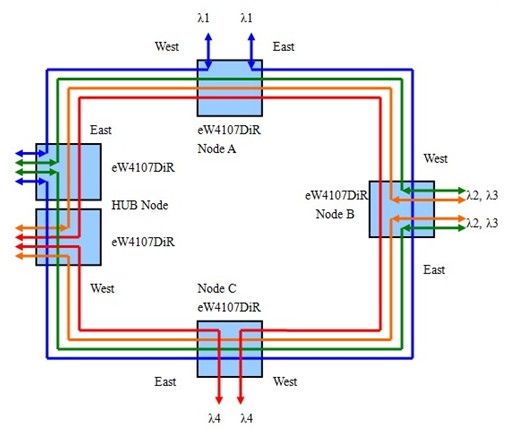

應用1通常使用在城域匯聚網；節點A,節點B ，節點C流量匯聚到HUB節點。

對于CWDM應用，環總長不能超過100km
圖6：無源環典型應用2

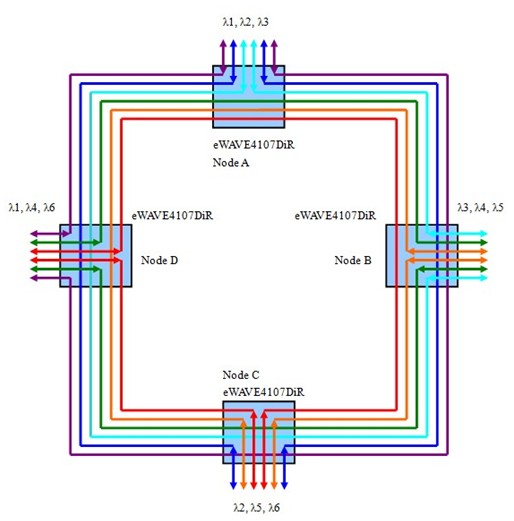

應用2通常使用在城域骨干網.每個節點的流量總是均衡的。這兩種應用均支持光層保護。
